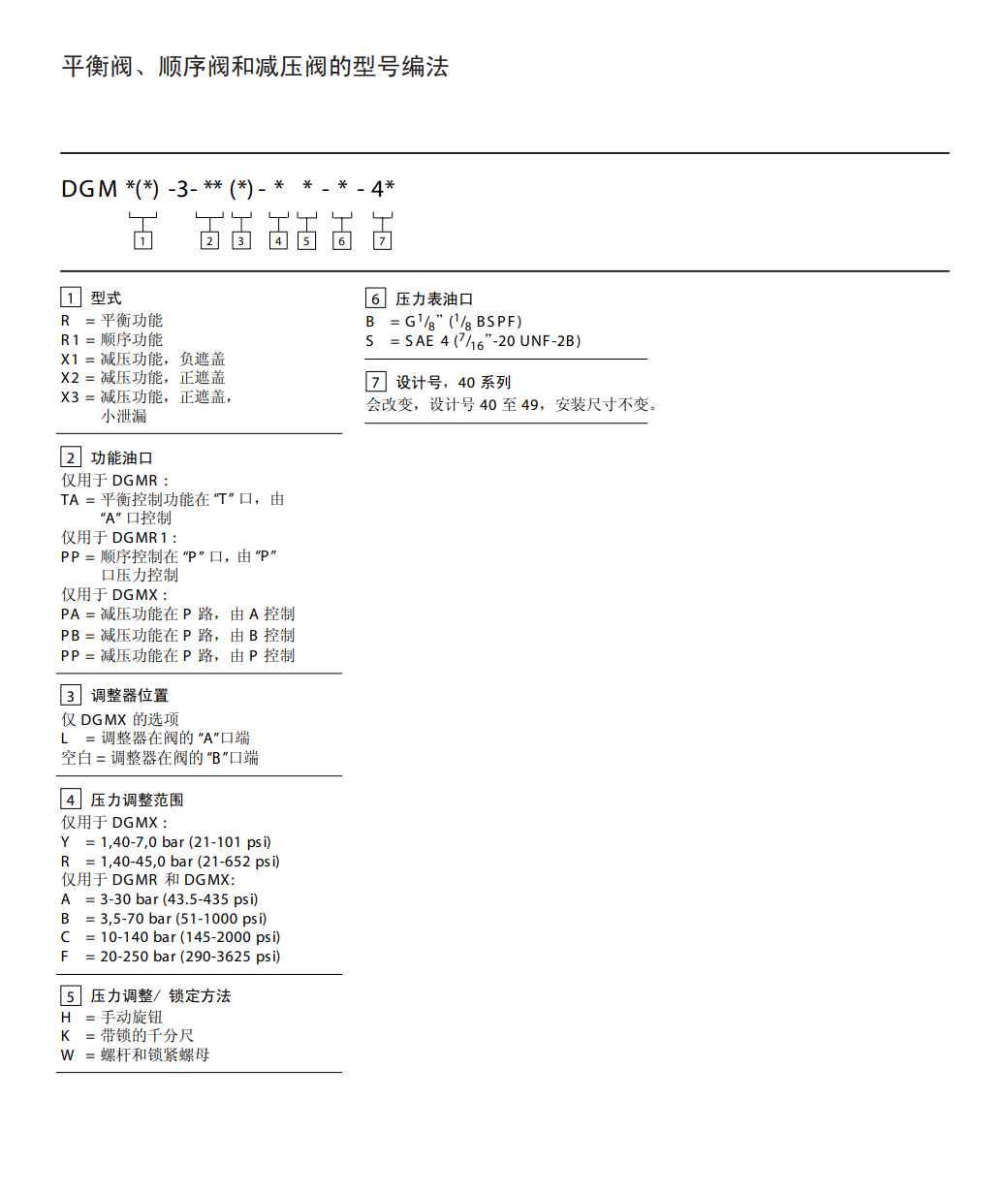

DGMX*-3-4*

這些單級閥靠在閥芯端部施加壓力，克 服由于調整機構加載的彈簧而動作。 在平衡閥和順序閥中，閥芯靠彈簧偏置 使流量不能通過閥。當閥芯端部控制壓 力所產生的力超過主彈簧力時，閥芯運 動使流量通過閥。 在減壓閥中，流道是常開的，在控制壓 力超過閥的設定值時才關閉。靠溢流功 能來防止減壓管路中的過高壓力。 可選的壓力調整裝置有手動旋鈕（帶或 不帶）或螺桿/鎖緊螺母。

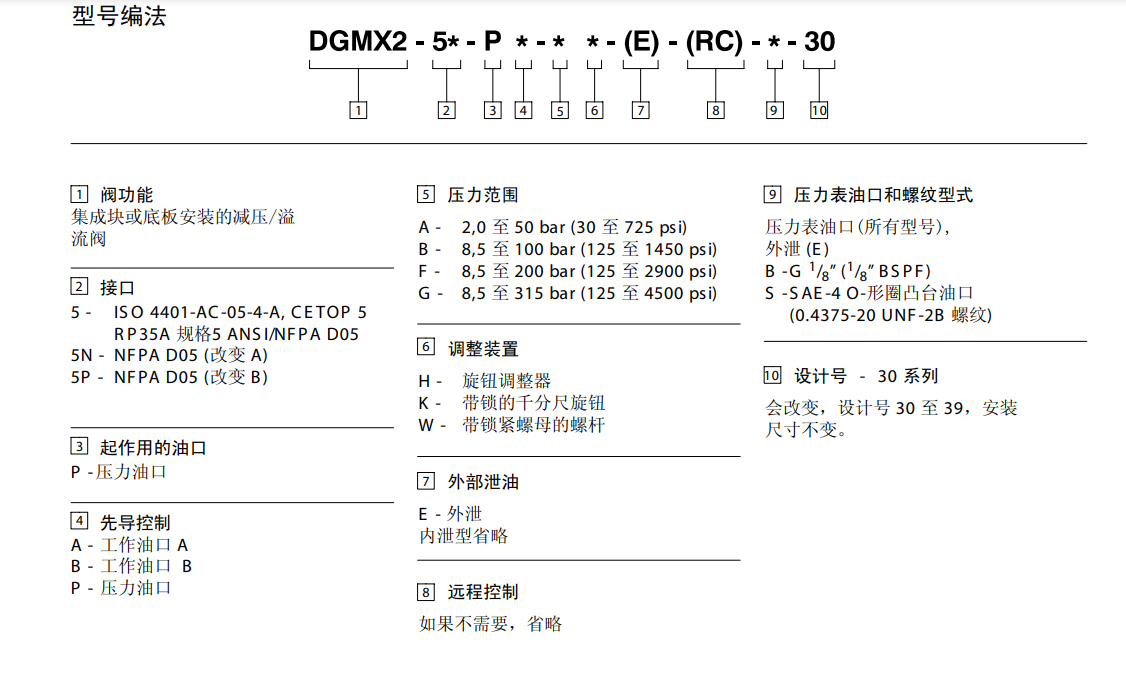

DGMX2-5

這種兩級滑閥能在進口壓力變化時保持 減壓出口壓力。 這種閥能起溢流閥的作用（在50%最大 流量下），防止執行器受到阻力負載時 產生過高的壓力。溢流流量引入“TB”口。 因此為了溢流功能起作用，此DG MX2 閥以上的所有元件必須包括“T B ”油口， 方向閥必須有T B旁通特征。 先導控制可來自 “P ”, “A ”或“B”口，先導 泄油流量可內部引入回油口“TA”，或引 到閥體外部。 這種閥泄油管路中的任何壓力要附加到 閥的壓力設定值上。 閥的壓力設定值是用帶內六角的調整螺 桿、手動旋鈕或帶鎖的千分尺旋鈕來調 整。

不同的彈簧額定值覆蓋了從2至315 bar (30-4500 psi)的整個壓力范圍。
